裝配式工業熱電偶、熱電阻
文檔更新日期：2010-11-5???????點擊：
- 關 鍵 字：???WR系列，裝配式熱電偶熱電阻，WZ系列
- 生產廠家：???澤天傳感
- 產品型號：???WR、WZ 系列
- 數據手冊： 裝配式工業熱電偶熱電阻.pdf
- 產品特點：???可拆卸的工業熱電偶
- 典型應用：???廣泛應用于各種生產過程中的溫度測量
產品介紹
裝配式工業熱電偶可以直接測量各種生產過程中的溫度，作為測量溫度的傳感器，其分度表及允差適用于可拆卸的工業熱電偶，通常與顯示儀表、記錄儀表或計算機等配套使用。本公司生產符合行業標準及IEC標準分度號的B、R、S、K、E、J、T、N及Pt100等裝配式工業熱電偶、熱電阻，測量的溫度范圍-40～1600℃，根據使用溫度絲材的直徑從Φ0.3mm～Φ3.2mm可供選擇。
技術參數
①測溫范圍及允差（我國機械行業標準 JB/T9238-1999）
| 熱電偶名稱 | 分度號 | 測溫范圍(℃) | 偶絲直徑mm | 精度等級 | 允差 |
| 鎳鉻-鎳硅 | K | -40～1200 | 0.3～3.2 | Ⅰ | ±1.5℃或±0.4%t |
| 鎳鉻硅-鎳硅鎂 | N | -40～1200 | |||
| 鎳鉻-銅鎳 | E | -40～750 | Ⅱ | ±2.5℃或±0.75%t | |
| 鐵-銅鎳 | J | -40～600 | |||
| 銅-銅鎳 | T | -40～350 | 0.2～1.6 | Ⅰ | ±0.5℃或±0.4%t |
| Ⅱ | ±1℃或±0.75%t | ||||
| 鉑銠10-鉑 | S | 0～1400 | 0.5 | Ⅰ | ±1℃或±[1+0.003(t-1100)]℃ |
| 鉑銠13-鉑 | R | 0～1400 | Ⅱ | ±1.5℃或±0.25%t | |
| 鉑銠30-鉑銠6 | B | 600～1600 | 0.5 | Ⅱ | ±0.25%t |
| Ⅲ | ±4℃或±0.5%t |
裝配式熱電偶（K型）響應時間
當溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需的時間，通常以τ表示，如τ0.632，τ0.5等。
熱響應時間的快慢主要取決于傳感器的結構與測量條件，差別很大。對于氣體介質，尤其是靜止氣體，至少應保持30min以上才能達到平衡。對于液體介質，最快也要在5min以上。表中給出裝配式工業K 型熱電偶的熱響應時間(τ0.632)
裝配式熱電偶（K 型）響應時間：
| 熱電偶絲直徑/mm | 保護管 | 響應時間（τ） | 溫度變化范圍/℃ | 測試條件 | |
| 材質 | 規格/mm | ||||
| 3.2 | SUS304 | 外徑22 | 6min55s | 常溫→600 | 燃?xì)鉅t中 |
| 內徑16 | 2min52s | 600→常溫 | 靜止冷水 | ||
| 1.6 | SUS304 | 外徑15 | 3min32s | 常溫→600 | 燃?xì)鉅t中 |
| 內徑11 | 40s | 1000→常溫 | 靜止冷水 | ||
| 1.0 | SUS304 | 外徑12 | 1min14s | 常溫→950 | 燃?xì)鉅t中 |
| 內徑8 | 2min28s | 950→常溫 | 自然空冷 | ||
| 3.2 | 只帶絕緣管無外保護管 | 49s | 常溫→950 | 燃?xì)鉅t中 | |
| 1min32s | 900→常溫 | 自然空冷 | |||
| 1.6 | 只帶絕緣管無外保護管 | 27s | 常溫→900 | 燃?xì)鉅t中 | |
| 52s | 900→常溫 | 自然空冷 | |||

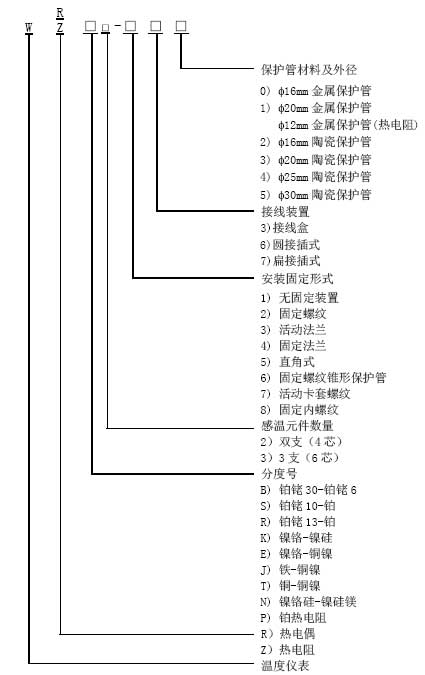

型號命名
注：其他要求的產品可協議訂貨。

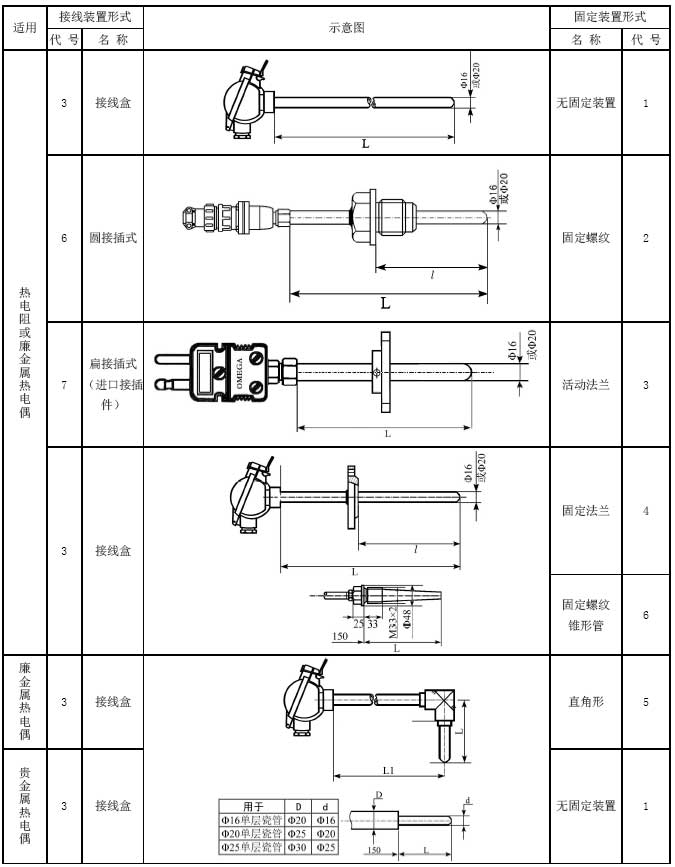

典型外形

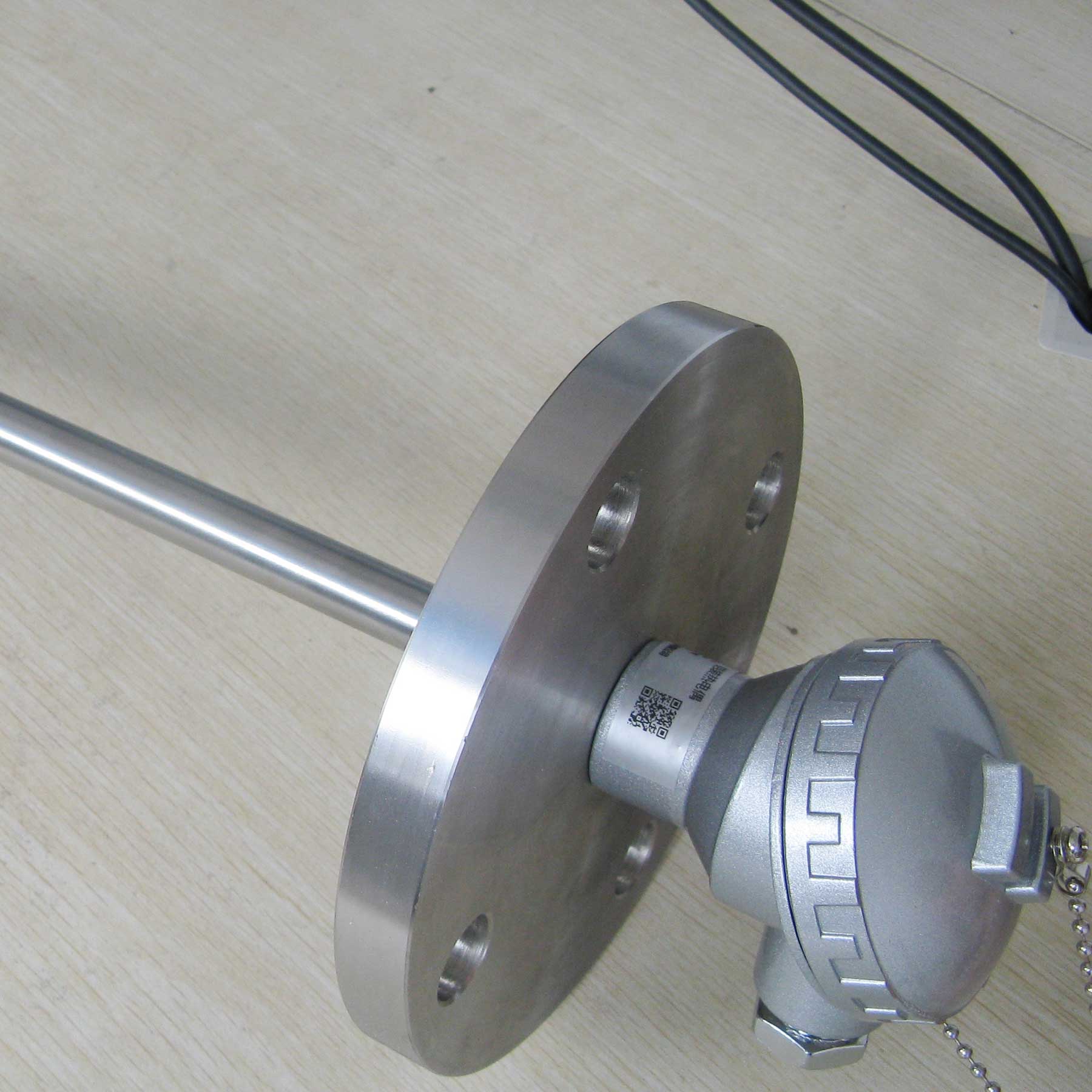

裝配式工業熱電偶、熱電阻的更多產品圖片
