熱電阻是中低溫區最常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它的主要特點是測量精度高，性能穩定。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。其中鉑熱是阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。

由于鉑電阻是一種應用廣泛的熱電阻溫度傳感器，這里重點介紹一下。鉑電阻傳感器本質上來講屬于PTC熱敏電阻的一種。金屬的電阻率會隨著溫度的升高而增大，因此這種特性被用來測量溫度。薄膜式鉑電阻，由于結構超薄，因此在電阻不被影響的前提下，配置了一個玻璃套管，用以保護。目前通用的鉑電阻的電阻值為100Ohm(0℃時)，這是目前國際通用的鉑電阻。另外一種PT100傳感器采用繞線陶瓷式，此種方法將鉑絲攻成螺旋狀，再裝入陶瓷基體內，此傳感器結構十分緊密，在所有鉑電阻傳感器中，這種結構精度最高，使用時間持久并且無老化現象，但是相較于熱電偶的測量原理，反應時間較緩，因此在應用時經常運用于食品科技，特別是實驗室研發環節。

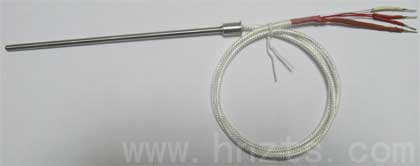

熱電阻溫度傳感器制成的溫度探頭類型主要有三種：

1、刺入/浸入式探頭：用于測量液體及固體的溫度，探頭的前端設計為針狀刺入式。使用時如果測量探頭的溫度比被測物體低，根據能量守恒原理，熱能會從被測物體熱導至探頭上；如果測量探頭的溫度比被測物體較高，同理熱能則從探頭傳導至被測物體。這就意味著被測物體被加熱升溫，所測得的溫度是加溫之后的物體溫度，在此測量情況，探頭與介質的比值必須考慮，因?yàn)樘筋^與介質的比值越好，越能更精準的測得物體獲取的能量，由于能量轉移的原因會導致測量時產生誤差。我們一定要注意儀器測量的不是介質的溫度,而是傳感器的溫度，此測量誤差可以通過以下方式減小：刺入或浸入的深度10或15倍于探頭的直徑；當測量液體時，盡量何持液體的流動可以有效減少誤差。

2、空氣溫度探頭，用來測量空氣溫度，例如冷庫、冷柜、空調室(調溫)、通風場所(通風/排風)等，空氣探頭的傳感器裸露，因此示值很容易受氣流所影響，最佳的解決方法是在氣流為2-3m/s時，順流輕移探頭，使溫度達成平衡穩定。

3、表面探頭，用來測量物體的表面溫度。空氣溫度探頭和表面探頭使用進行表面溫度測量時，探頭的前端必須垂直于被測物體，與被測物體充分完全的接觸。必須注意的是探頭與被測物的接觸面必須平坦，否則在測量時則會影響測量結果。

溫度探頭采用接觸方法，主要應用在食品的抽樣檢查、食品運輸過程中的溫度監控、煙道中流動煙氣中心溫度測量、不同點溫差測量、電子焊接時通過表面溫度測量檢測預熱狀況、在化學反應過程時通過浸入式測量化學溶液的溫度、在機械制造行業,測量軸承與齒輪的表面溫度,用以維護及檢修等等方面。

熱電阻溫度傳感器有以下幾種結構型式：

1）普通型熱電阻 從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。

2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φ1mm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。

3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面，。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。本文源自澤天傳感，轉載請保留出處。
