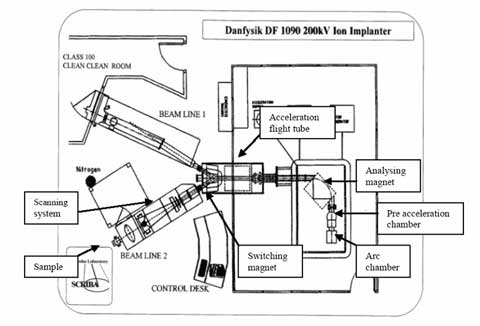

1、離子濺射注入技術的發展歷史

離子濺射注入技術早在1944年就已開始使用。二戰時期，在U235上用同位素隔離方法制作新材料，產生的鈾束流來自UF6上工作的離子源。100mA的鈾離子束以每秒170微克的速率在靶上積聚，商業應用極其昂貴。1950年貝爾實驗室利用離子濺射注入技術改善材料特性及對半導體摻雜，同時還發現采用退火技術可消除離子注入后的半導體晶片損傷。但是在1960年到1970年間，由于當時半導體器件對摻雜要求不高，擴散摻雜方法完全能滿足當時半導體摻雜的需要，且擴散爐制作簡單，成本低，無需高真空環境，而注入機制作復雜，需高真空度環境，成本高，因此在此十年間，注入機沒有得到相應的發展，離子注入摻雜的優越性也沒有體現出來。直到后來，貝爾實驗室的Mostek Corp第一次成功地采用了低劑量的離子注入調節閥值電壓，從而體現了離子注入機精確控制劑量而擴散方法無法做到的優越性。70年代早期，Solid state部的Bill Appleton對離子束材料做了一項實驗研究，該項目集中研究固體中能量離子的通道效應和物理特性，不久這項研究擴展到離子注入。對半導體、金屬、絕緣體、陶瓷等的離子束改性研究由來自大學和工業界的熱心合作者們開展，而且成果很快超過Appleton成員小組。結果，1980年形成了表面改性和特征研究中心（SMAC），離子注入設備也因之擴大。中心現在擁有四個加速器，具備強流，高能注入和低能離子束淀積的獨特特性。80年代，隨著集成電路的大規模發展，需要注入的能量、劑量范圍增大、注入元素增多，發展成為中束流離子注入機，大束流離子注入機及專用高能機、專用低能機等。1984年以來離子濺射注入技術工藝也獲得飛速發展，可獲得平行束，能夠在束中傾斜，重新定位或旋轉。

2、離子濺射注入技術的發展趨勢

目前，離子注入機的領導廠商主要有美國的應用材料、亞舍利、維利安，日本的SEN、日產、日本真空等，一般來說，設備制造廠家生產三種類型注入機：強流注入機、中束流注入機和高能注入機。強流注入機提供高劑量注入、大束流、成本低。工作電壓從200eV到120keV，可以注入各種元素，所使用的離子源，要么是燈絲結構，要么是抗熱陰極非直接加熱，產生電子和離子。另一種方法是采用RF射頻源技術，實際上是在磁場環境產生分子激勵，然后產生更高引出束流和更冷的靜等離子體。傳統的強流注入采用批量工藝降低成本。這要求將13張圓片放在固體鋁盤上，在1000-11200rpm速率下旋轉。最近Varian推出了一項處理圓片的新技術，將圓片風險降至最低，不要空轉圓片。Varian介紹SHC-80圓片，實質上是一個系列工藝類型。該類型比市場上其他的更迅速、更干凈，只需要批處理系統的小部分部件工作。機器允許以低廉的成本處理200mm和300m圓片。

高能注入帶來更大的靈活性，同時提高亞微米器件結構的特性。其優點還包括低熱負荷，IC制作上工藝靈活性強。摻雜面可以修整優化滿足不同器件性能要求，具有通道靈活性、熱載生成，結電容和CMOS閂鎖敏感性。利用高能注入可保證微米層在表面以下生成而不形成任何形式的擾動。使用的技術類似于200keV下的通用技術，此時離子穿透基片更高，在靠近表面的基片背景層無任何擾動。集中尖峰緩慢移動靠近表面，然后形成一道逆行墻。因此，高能注入給IC制作帶來更多機遇。

國際半導體技術路圖顯示離子注入面臨兩大主要挑戰：(1)形成低泄漏淺結；(2)以低成本使用MeV注入替代外延，利用低能硼離子束注入技術獲得高質量淺P型結進行注入的分子動態研究。獲得高質量的淺P型結的最新技術由Kyoto大學離子束工程實驗室完成。采用硼化氫的簇離子注入技術形成淺結。小的硼束流和單體注入進行分子動態模擬。在最后階段，通過B10簇形成損害可望避免附加B原子瞬態提高擴散，獲得高質量淺P型結。

3、離子注入技術應用領域

3.1 離子濺射注入技術應用于金屬材料改性

離子濺射注入技術應用于金屬材料改性，是在經過熱處理或表面鍍膜工藝的金屬材料上,用離子注入機注入一定劑量和能量的離子到金屬材料表面，改變材料表面層的化學成份，物理結構和相態，從而改變材料的力學性能、化學性能和物理性能。具體地說，離子注入能改變材料的聲學、光學和超導性能，提高材料的工作硬度、耐磨損性、抗腐蝕性和抗氧化性，最終延長材料工作壽命。

3.2 離子濺射注入技術應用于摻雜工藝

在半導體工藝技術中，離子濺射注入技術得天獨厚，具有高精度的劑量均勻性和重復性，可以獲得理想的摻雜濃度和集成度，使電路的集成度、速度、成品率和壽命大為提高，成本及功耗降低。這一點不同于化學氣相淀積，化學氣相淀積要獲得理想?yún)?shù)如膜厚和密度，需要調整設備設定參數如溫度和氣流速率，是一個復雜過程。70年代要處理簡單的n型金屬氧化物半導體可能只需6-8次注入，而現代嵌入記憶功能的CMOS集成電路可能需要注入達35次。

3.3 離子濺射注入技術在SOI技術中的應用

由于SOI技術（silicon-On-Indulator）在亞微米ULSI低壓低功耗電路和抗輻照電路等方面日益成熟的應用，人們對SOI制備技術進行了廣泛探索。1966年Watanabe和Tooi首先報道通過O⁺注入形成SILF表面的Si氧化物來進行器件間的絕緣隔離的可能性。1978年，NTT報道用這項技術研制出高速、低功耗的CMOS鏈振蕩電路后，這種注O⁺技術成為眾人注目的新技術。從而注氧隔離技術即SIMOX就成了眾多SOI制備技術中最有前途的大規模集成電路生產技術。1983年NTT成功運用了SIMOX技術大批生產了COMSBSH集成電路；1986年NTT還研制了抗輻射器件。這一切，使得 NTT聯合EATON公司共同開發了強流氧離子注入機（束流達100mA），之后EATON公司生產了一系列NV-200超強流氧離子注入機，后來Ibis公司也研制了Ibis-1000超強流氧離子注入。從此SIMOX技術進入了大規模生產年代。到了90年代后期，人們在對SIMOX材料的廣泛應用進行研究的同時，也發現了注氧形成的SOI材料存在一些難以克服的缺點，如硅島、缺陷，頂部硅層和氧化層的厚度不均勻等，從而導致了人們開始著眼于注氫和硅片鍵合技術相結合的智能剝離技術即SMART CUT技術的研究。

除了半導體生產行業外，離子濺射注入技術也廣泛應用于金屬、陶瓷、玻璃、復合物、聚合物、礦物以及植物種子改良上。
